Начался монтаж мокапа знаменитых 35-метровых колонн ЖК Бадаевский, в Москве

Начался монтаж мокапа знаменитых 35-метровых колонн ЖК Бадаевский, в Москве

Начался монтаж модели (мокапа) знаменитых 35-метровых колонн в натуральную величину на стройплощадке жилого комплекса на набережной Тараса Шевченко, сообщил заместитель мэра Москвы по вопросам градостроительной политики и строительства Андрей Бочкарёв

«Монтаж мокапа необходим для отработки технологии устройства колонн, методов контроля качества бетона и сварочных соединений. Высота пробной модели колонн составит 22 метра – для осуществления одной стыковки элементов колонны. Диаметр колонны будет равен оригинальной – всего 92 см», – сказал Андрей Бочкарёв.

По его словам, мокап первой колонны делается на наклонной модели, как наиболее сложной конструкции в исполнении.

«В мокапе выполнят все материалы и виды работ, которые будут задействованы в «реальных процессах», – стальные конструкции, арматура, сварные и болтовые соединения, бетон и методы его заливки, методы контроля, вспомогательные леса и распорные конструкции», – уточнил Бочкарёв.

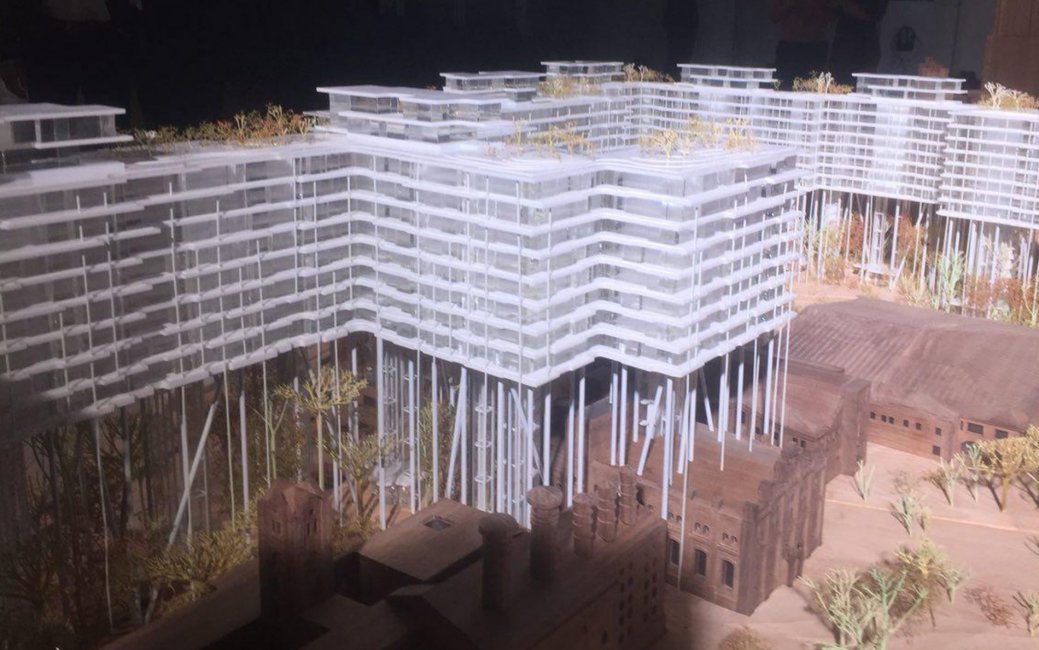

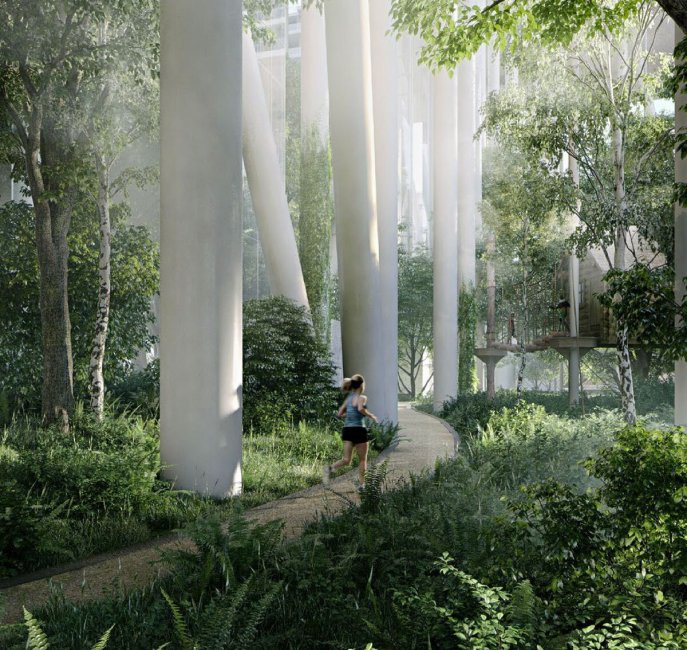

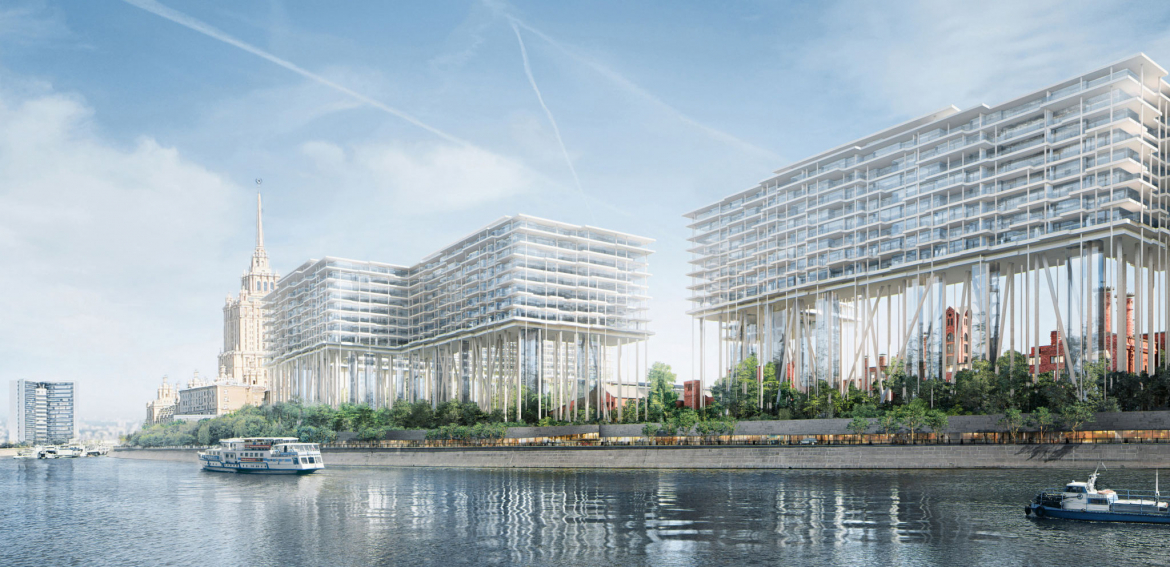

Напомним, согласно архитектурной концепции жилой комплекс «Бадаевский», который возводит компания Capital Group, расположится на 35-метровых колоннах, выполненных из российских материалов.

Всего будет 188 опор – из них 137 вертикальных и 51 наклонная. Каждая колонна сможет выдержать нагрузку в 3000 тонн, что на 800 тонн больше базовой потребности зданий.

Ранее на стройплощадке жилого комплекса «Бадаевский» выполнили работы по устройству анкерных блоков диаметром 920 мм – конструкции будут служить опорой 35-метровым колоннам. Именно на анкерный блок установят стартовый элемент колонны, а далее выполнят бетонную подливку базы колонны самовыравнивающимся самоуплотняющимся раствором для упора всей площадью на анкерный блок.
