Облицовка фасада фиброцементными плитами

Фасадная система под фиброцементные плиты  многослойная и предназначена для утепления и отделки фасадов наружных стен здания. Плотность материала основания должна быть не менее 600 кг/м3. Система предназначена для вновь возводимых реконструируемых зданий и сооружений I, II и III уровней ответственности. Применение фасадной системы допускается на жилых зданиях высотой до 75 м.

При облицовке фасада и монтаже фасадной системы под фиброцементные плиты на фасады зданий высотой более 75 метров следует разрабатывать специальные технические условия на проектирование.

В данной фасадной системе слой наружной облицовки фасада выполняется из фиброцементных или асбестоцементных  плит с размерами меньшей стороны от 600 до 1500 мм, большей стороны – от 600 до 3000 мм, толщиной 8-10 мм.

Предусмотрено видимое крепление облицовки фасада.

Облицовочный материал надежно крепится на вертикальные профили при помощи стальных оцинкованных саморезов размером 4,2х32 мм. с окрашенной головкой. Также допускается крепление плит стальными заклепками, шляпки которых окрашены в цвет фасадной поверхности плиты.

Каркас фасадной системы, изготовленный из оцинкованной или коррозийностойкой стали (вертикальные и горизонтальные профили) надежно крепится с помощью кронштейнов, которые закрепляются дюбелями на стене.

Плиты утеплителя крепятся к стене с помощью тарельчатых дюбелей.

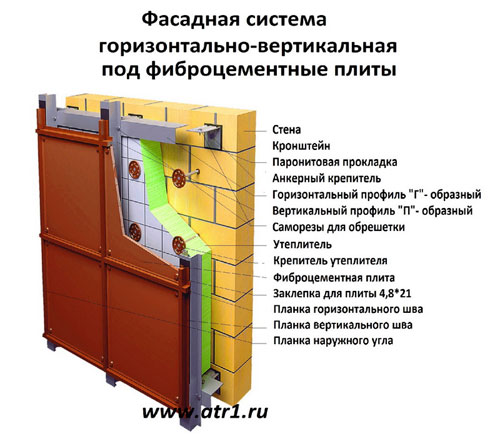

Элементы навесной вентилируемой системы под фиброцементные плиты (либо асбестоцементные):

Кронштейн.

Горизонтальный профиль.

Вертикальный профиль (П-образный.

Крепеж.

Планки декоративные.

Фиброцементная плита (асбестоцементная.

Стальные профили для обрамления оконных и дверных проемов

Подоконники, оконные сливы

Уплотнительная лента EPDM

Кроме основных элементов в фасадной системе применяются стальные оцинкованные и покрытые полимерными красителями планки для декорирования швов фасада между плитами.

Анкерные дюбели и вытяжные заклепки могут применяться любых марок и производителей, имеющих сертификаты соответствия, выданные Федеральным центром сертификации и в установленном законом порядке.

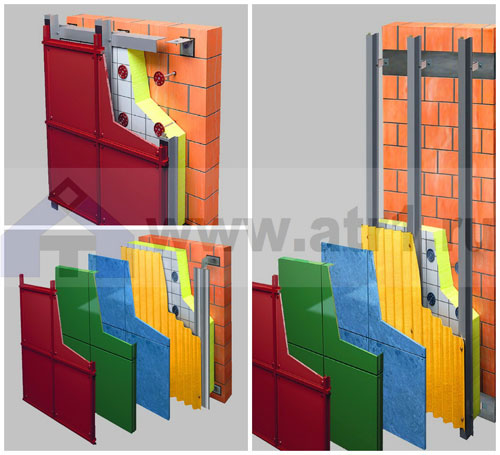

Применяются кронштейны для монтажа на стене здания горизонтальных профилей (для вертикально-горизонтальной схемы), вертикальных профилей (для облегченной схемы и схемы крепления в межэтажные перекрытия) и компенсации неровностей несущей или самонесущей стены. К основанию кронштейны крепятся с помощью дюбелей. Между стеной и пятой кронштейна устанавливается термоизолирующая прокладка.

Используется для крепления вертикальных направляющих каркаса в вертикально-горизонтальной схеме. Профиль устанавливается на верхнюю полку консоли кронштейна и фиксируется вытяжной заклёпкой или саморезом. Перемещая профиль по полке консоли кронштейна (к стене или от стены), можно компенсировать неровность основания и приспособить каркас для плит утеплителя различной толщины (от 100 до 250 мм).

Применяется для навешивания облицовочных плит. При вертикально-горизонтальной схеме крепится к горизонтальным профилям с помощью вытяжных заклепок или саморезов. При вертикальной облегченной схеме крепится при помощи вытяжных заклепок или саморезов непосредственно к кронштейну. При схеме крепления в межэтажное перекрытие крепится при помощи вытяжных заклепок или саморезов в полку насадки кронштейна. При этом за счет варьирования длины насадки и перемещения насадки по консоли кронштейна возможна компенсация неровностей ограждающих конструкций.

Устанавливается с шагом половины ширины плиты облицовки, что позволяет разместить вертикальный шов между плитами по центру вертикального профиля и осуществить дополнительное крепление по центру плиты.

Предназначены для видимого крепления облицовки к каркасу фасадной системы. Шаг мест крепления показан на соответствующих узлах со схемами крепления плит. Учитывая возможность теплового расширения плит в местах их креплений к несущим вертикальным стальным профилям, необходимо оставлять зазор, для чего отверстия в плитах для фасадных саморезов и втулок необходимо просверливать на 2 мм. больше их диаметра.

Кроме основных элементов в фасадной системе применяются стальные оцинкованные и покрытые полимерными красителями профили для устройства откосов оконных и дверных проемов, вентиляционных и цокольных узлов, оконных отливов и мест примыкания облицовки к балконам, карнизам, парапетам и др. элементам фасада, а также устройства архитектурных элементов (обрамление проемов).

Также в фасадной системе применяются крепежные элементы (анкерные дюбели, вытяжные заклепки). Анкерные дюбеля могут применяться любых марок и производителей, имеющих сертификаты соответствия, выданные Федеральным центром сертификации и в установленном законом порядке.
