4 способа крепления СФБ с помощью системы ZIAS
Навесной вентилируемый фасад из стеклофибробетона (СФБ) – это надёжная конструкция, которая прослужит более пятидесяти лет, придаст зданию неповторимый облик и эстетичность. Этот облицовочный материал отличает пластичность, позволяющая придавать ему невероятные формы. Вместе с тем, он прочен и долговечен. Из-за гибкости и пластичности эта фасадная облицовка широко применяется в навесных фасадных системах и сегодня эта архитектурная тенденция стала весьма популярна. Стоит также отметить, что стеклофибробетон, ко всему прочему, намного легче классического бетона.
Компания ZIAS идет в ногу со временем и наши инженеры разработали 4 способа крепления СФБ.

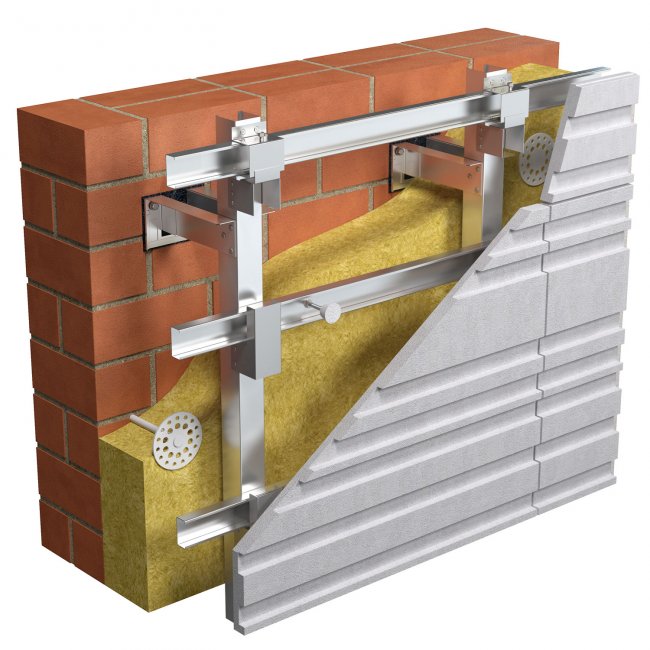

1. Простая система для небольших СФБ элементов на планке ZIAS
Крепление на планках в торцевой пропил используется для плоских панелей малого формата и массы:
- Ширина/высота 1-1,9 м/0,4-0,8 м
- Площадь 0,4-1,2 м2
- Вес 50-100 кг
Панели СФБ выступают как самонесущие и никаким каркасом не усиливаются. Закладные не используются. В качестве подсистемы используется типовые подконструкции фасадной системы ZIAS: рядовые и межэтажные.
Паз-пропил может выполняться как непосредственно на строительной площадке так и закладываться при изготовлении панелей на производстве.

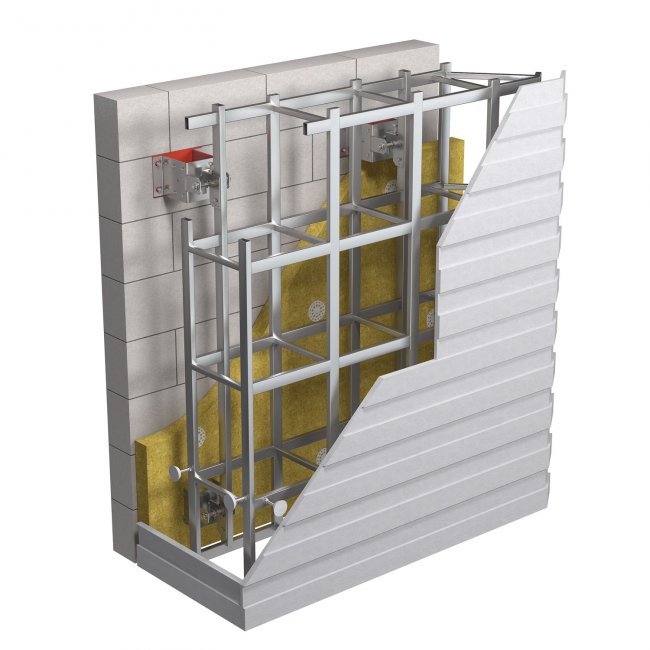

2. Крепление на салазках ZIAS с внутренним лёгким каркасом на закладных шпильках
Используется для панелей среднего формата и массы:
- Ширина/высота 1-1,5м/1-1,8м
- Площадь 1-3 м2
- Вес 100-200 кг
В качестве усиления панелей используется сборный лёгкий каркас из перекрёстных тонкостенных профилей (1,2-2мм) на заклёпках. В качестве подсистемы используется типовые подконструкции фасадной системы ZIAS: рядовые и межэтажные.
Основное несущее фиксирующее крепление каркаса панели осуществляется в верхней части. Ниже профили каркаса передают на салазки подсистемы только горизонтальную нагрузку. Регулировка относа осуществляется на закладных шпильках. Вертикальная регулировка осуществляется регулировочным болтом несущей салазки.

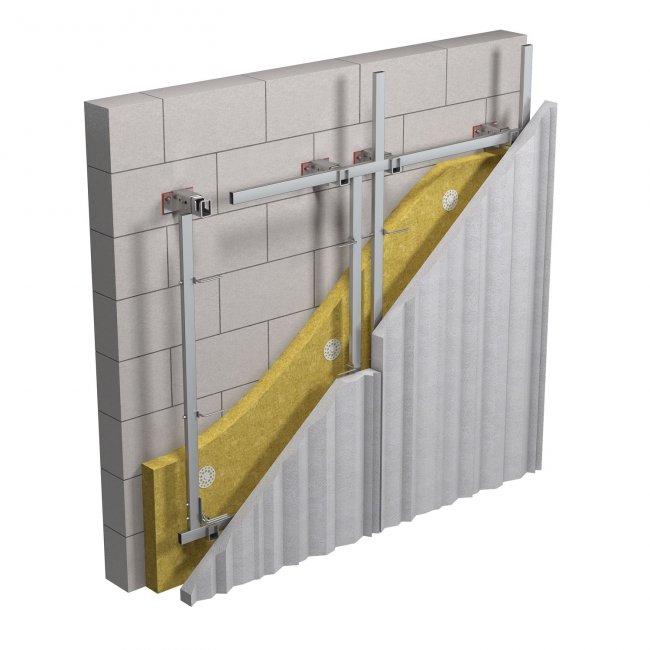

3. Крепление на кронштейнах КТРЗ со сварным несущим каркасом на закладных шпильках
Используется для панелей формата и массы больше среднего:
- Ширина/высота 1-2м/1,5-3м
- Площадь 2-6 м2
- Вес 150-400 кг
В качестве усиления панелей используется каркас - рама сборная на болтах и заклёпках или сварная из толстостенных (2- 4мм) профилей. В качестве подсистемы используются сборные кронштейны из стали толщиной 2- 3мм обеспечивающих регулировку во всех плоскостях без направляющих
Вставка кронштейна обеспечивает подвижность по выносу. Регулировку по высоте обеспечивается с помощью вертикального регулировочного болта .

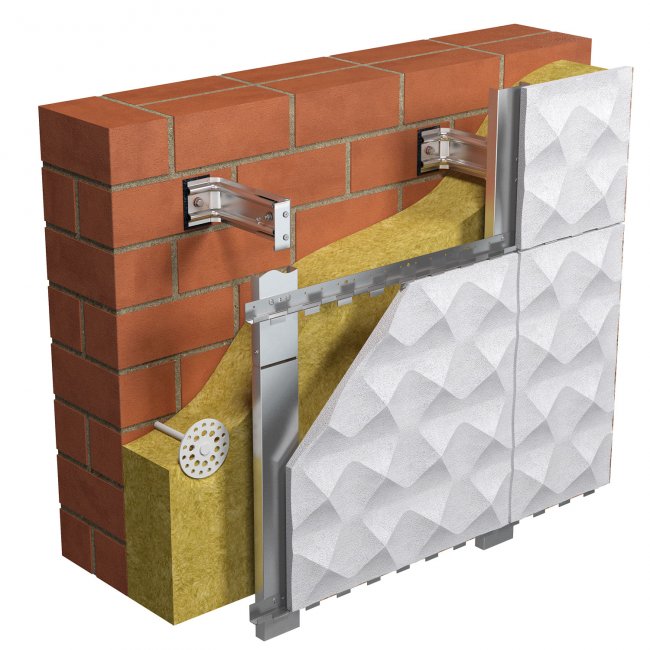

4. Крепление на тяжёлых силовых кронштейнах КТКЗ со сварным несущим каркасом на закладных шпильках
Используется для крупноформатных панелей большой массы:
- Ширина/высота 1-2м/3-4м
- Площадь 4-10 м2
- Вес 300-1000 кг
В качестве усиления панелей используется каркас - сборный на болтах и заклёпках или сварной из толстостенных (2- 4мм) профилей. В качестве подсистемы используются силовые сборные кронштейны из стали толщиной 5- 8мм обеспечивающих регулировку во всех плоскостях без направляющих.
Вставка кронштейна обеспечивает плавную регулировку выноса с помощью регулировочного болта. - Муфта на несущей шпильке обеспечивает регулировку по горизонтали. - Несущая Икля каркаса обеспечивает регулировку по высоте с помощью регулировочного болта.
ZIAS – это комплексные решения крепления СФБ – от простых до самых сложных!
