Система для керамогранита

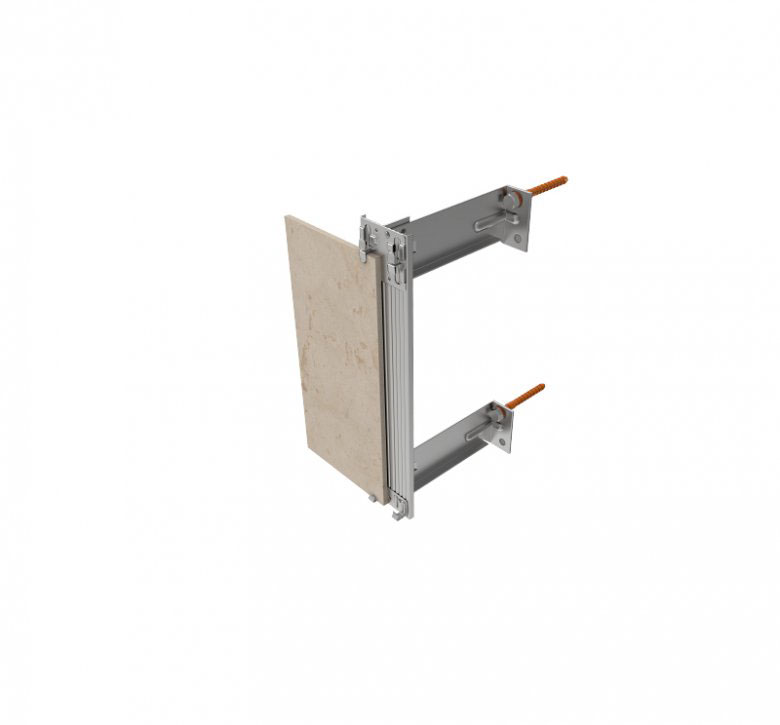

Конструкции навесной фасадной системы с воздушным зазором «Симплекс-К» для керамогранитных плит типа ННГС-КЕ-201

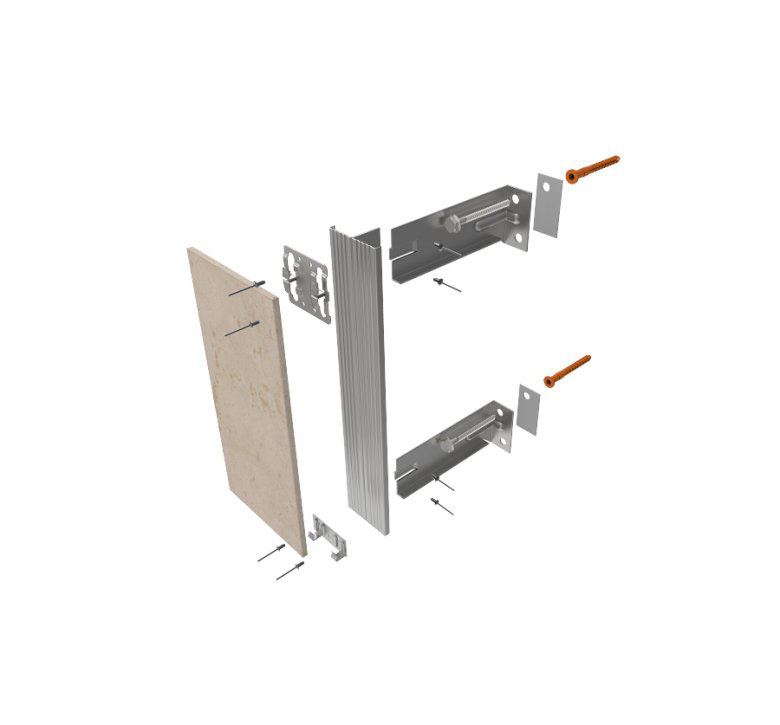

Элементы системы:
1. Кронштейн + терморазрыв
2. Вертикальный профиль
3. Кляммеры
4. Фасадный анкер
5. Вытяжная заклепка А2А2 4*10

Размеры плит облицовки:
толщина — 10-14 мм,
высота — до 600 мм,
ширина — до 1200 мм.

Простой монтаж в 5 шагов:
1. Монтаж кронштейна: по разметке сверлится отверстие под анкер-дюбель. Кронштейн фиксируется анкером к стене через паронитовый терморазрыв.
2. Монтаж вертикального профиля: вертикальный профиль вставляется в клипсу кронштейна. Положение профиля корректируется до строго вертикального. Вертикальный профиль фиксируется к кронштейну при помощи двух вытяжных заклепок.
3. Монтаж стартового кляммера: стартовый кляммер фиксируется в проектное положение при помощи двух вытяжных заклепок.
4. Установка фасадной плиты: плита облицовки устанавливается в стартовые кляммера.
5. Монтаж рядного кляммера: рядный кляммер устанавливается на смонтированную плиту и фиксируется к вертикальному профилю при помощи двух вытяжных заклепок.

Материал: оцинкованная сталь
Допустимая высотность объекта: без ограничений
Класс пожарной опасности: К0
Безремонтный срок службы: не менее 50 лет
Тип крепления: к несущей стене / в межэтажные перекрытия
