Вектор терракот

Компания проектирует и производит 3 типа конструкций навесных вентилируемых фасадов из терракотовой плиты с креплением классическим способом.

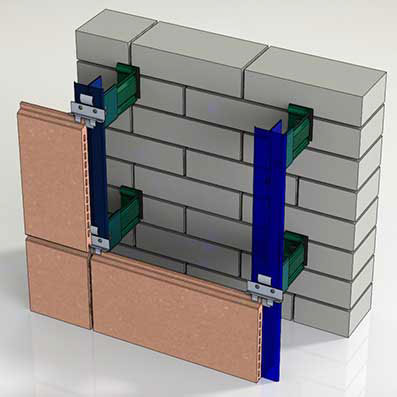

Конструкции 1 типа
Особенности подсистемы 1 типа
- Первый тип несущей подконструкции Вектор-1 с креплением терракотовых плит (керамических плит) представлен вертикально ориентированным несущим каркасом из кронштейнов и вертикальных направляющих Г и Т-образного сечения.
- Подсистема вентилируемого фасада из терракотовой плиты этого типа является одним из самых бюджетных способов крепления керамической плиты за счёт возможности крепления несущего кронштейна непосредственно к направляющей, без использования компенсирующих неровности стены удлинителей кронштейнов.
Применение вентфасадов из терракотовой плиты 1 типа
Применение конструкции навесного фасада с керамической плитой оправдывает себя на ровных участках фасада и относительно небольших высотных отметках объекта.
В случае необходимости конструктивные решения данного типа подсистемы позволяют также использовать удлинитель на кронштейн.

Конструкции 2 типа
Особенности подсистемы 2 типа
- Крепление керамических плит в подконструкции фасадной системы Вектор-1 этого типа производится на вертикальные направляющие С и Ω-образного профиля с помощью дополнительных крепёжных элементов (кляммеров, клипс) взависимости от типа облицовочной плиты.
- Отличительной особенностью технических решений данного типа подсистемы являются телескопические кронштейны: несущий кронштейн с удлинителем с возможностью нивелирования неровности стены до 120 мм при едином выносе несущего кронштейна.
- Сложное сечение вертикального профиля обеспечивает вертикальным направляющим повышенные прочностные характеристики, что даёт возможность увеличить вертикальный шаг установки кронштейнов и тем самым компенсировать дополнительную стоимость обязательно применения удлинителя.
- Данный тип подсистемы также минимизирует вынос от стены без нарушения технологии вентилируемых фасадов.
Применение вентфасадов из терракотовой плиты 2 типа
Частным случаем конструкции вентфасада с керамической плитой 2-го типа является применение П-образных кронштейнов с креплением С-образной направляющей в местах, где требуется минимальный вылет или регулировка отклонений. Отличается наилучшими показателями стабильности и симметричности восприятия нагрузок.

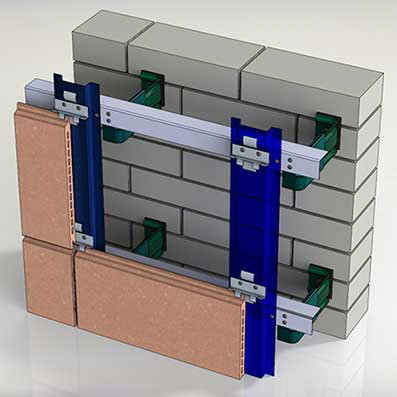

Конструкции 3 типа
Особенности подсистемы 3 типа
- В отличии от сугубо вертикальных систем, 3-й тип подконструкции системы Вектор-1 с облицовкой терракотовыми плитами представляет собой ортогональный конструктив.
- Вертикальные направляющие Ω-ного сечения устанавливаются на горизонтальные направляющие Г-образного профиля.
- Направляющие крепятся к удлинителям кронштейнов.
- Удлинители кронштейнов монтируются с помощью фасадных анкеров по горизонтали с расчётным шагом без привязки к вертикальным осям.
Применение вентфасадов из терракотовой плиты 3 типа
Отсутствие необходимости вести монтаж кронштейнов по согласованной раскладке облицовочного материала позволяет оперативно приступить к работе и произвести половину фасадных работ не дожидаясь окончательного согласования проекта вентфасада.
